ON Semiconductor의 LC898123AXD는 자동 초점(Auto Focus) 및 광학 이미지 안정화(OIS)를 모두 지원하는 드라이버 IC입니다. 이 칩셋의 제어 알고리즘 원리와 설계 구조를 상세히 설명하면 다음과 같습니다:

자동 초점 (Auto Focus)

자동 초점 기능은 이미지 센서에서 얻은 데이터를 기반으로 렌즈의 위치를 조정하여 최적의 초점을 맞추는 기술입니다. LC898123AXD는 다음과 같은 원리로 작동합니다:

1. 위상 검출: 이미지 센서에서 위상 검출(PDAF, Phase Detection Auto Focus) 기술을 사용하여 초점을 맞추기 위한 위치 정보를 얻습니다.
2. 센서 데이터 처리: 이미지 센서에서 수집된 데이터를 실시간으로 처리하여 현재 초점 상태를 분석합니다.
3. 모터 구동 제어: LC898123AXD는 렌즈 모터(일반적으로 보이스 코일 모터, VCM)를 제어하여 렌즈의 위치를 미세하게 조정합니다. 이를 위해 피드백 루프를 사용하여 정확한 위치 제어를 수행합니다.
4. 최적 초점 결정: 이미지의 명확성과 선명도를 분석하여 최적의 초점 위치를 결정하고, 모터를 구동하여 그 위치로 렌즈를 이동시킵니다.

광학 이미지 안정화 (Optical Image Stabilization)

광학 이미지 안정화 기능은 카메라가 흔들릴 때 이미지 센서와 렌즈의 움직임을 보정하여 이미지의 흔들림을 최소화하는 기술입니다. LC898123AXD의 OIS 기능은 다음과 같은 원리로 작동합니다:

1. 자이로 센서 데이터 수집: 카메라 모듈에 내장된 자이로 센서에서 각속도 데이터를 수집합니다. 이 데이터는 카메라의 회전 및 움직임을 실시간으로 측정합니다.
2. 제어 알고리즘: 수집된 자이로 센서 데이터를 바탕으로, 카메라의 움직임을 예측하고 보정하기 위한 제어 알고리즘이 실행됩니다. 이 알고리즘은 일반적으로 PID(비례-적분-미분) 제어를 포함한 다양한 제어 기법을 사용합니다.
3. 보상 신호 생성: 제어 알고리즘은 렌즈나 이미지 센서를 보정하기 위한 보상 신호를 생성합니다.
4. 모터 구동 제어: LC898123AXD는 OIS 보상 신호를 기반으로 렌즈 또는 이미지 센서의 위치를 조정합니다. 이를 위해 액추에이터(일반적으로 VCM 또는 MEMS 기반)를 제어하여 흔들림을 보정합니다.
5. 실시간 피드백: 피드백 루프를 통해 실시간으로 보정 효과를 모니터링하고, 필요한 경우 추가 보정을 수행합니다.

설계 구조

LC898123AXD는 다음과 같은 주요 블록들로 구성되어 있습니다:

• MCU (Microcontroller Unit): 내부에 마이크로컨트롤러를 포함하여 제어 알고리즘을 실행합니다.
• 모터 드라이버: VCM 또는 MEMS 액추에이터를 제어하는 드라이버 회로를 포함합니다.
• 센서 인터페이스: 이미지 센서 및 자이로 센서와의 인터페이스를 제공하여 데이터를 수집하고 처리합니다.
• 전력 관리: 효율적인 전력 소모를 위해 전력 관리 기능을 포함합니다.

LC898123AXD는 PDAF를 통한 자동 초점 및 자이로 센서를 통한 OIS를 지원하며, 각각의 기능을 위해 정교한 제어 알고리즘과 피드백 루프를 사용합니다. 이를 통해 고품질의 이미지 촬영을 가능하게 합니다.

위상 검출 자동 초점(PDAF, Phase Detection Auto Focus)은 이미지 센서에서 특정 패턴을 감지하고 이를 통해 렌즈의 초점을 맞추기 위한 정보를 얻는 기술입니다. LC898123AXD와 같은 드라이버 IC는 이러한 정보를 처리하여 렌즈 위치를 제어합니다. PDAF의 알고리즘 원리와 설계 구조를 설명하면 다음과 같습니다:

PDAF의 원리

위상 검출 자동 초점은 이미지 센서의 픽셀 중 일부를 위상 검출 픽셀(Phase Detection Pixels)로 활용하여 초점을 맞추는 방법입니다. 이 픽셀들은 센서의 특정 위치에 배치되어 있습니다.

1. 위상 검출 픽셀의 역할: PDAF 픽셀은 렌즈의 특정 부분을 통해 들어오는 빛을 두 개의 이미지로 분리합니다. 이 두 이미지는 초점이 맞았을 때 완벽하게 일치합니다. 하지만 초점이 맞지 않으면 두 이미지가 서로 어긋나게 됩니다.
2. 위상 차이 계산: 센서는 이 두 이미지 간의 위상 차이를 측정합니다. 이 위상 차이는 렌즈의 현재 위치와 초점이 맞는 위치 간의 차이를 나타냅니다. 위상 차이는 픽셀 단위로 측정되며, 이를 통해 렌즈를 얼마나 이동시켜야 하는지 계산할 수 있습니다.
3. 초점 이동 결정: 위상 차이를 바탕으로 렌즈가 어느 방향으로 얼마나 이동해야 하는지 결정합니다. 이 과정은 매우 빠르게 이루어져야 하며, 일반적으로 여러 단계의 계산을 통해 정확한 위치를 찾습니다.

알고리즘 원리

PDAF 알고리즘은 다음과 같은 단계를 거쳐 초점을 맞춥니다:

1. 데이터 수집: 위상 검출 픽셀에서 얻은 두 개의 이미지를 센서로부터 읽어들입니다.
2. 위상 차이 계산: 두 이미지 간의 위상 차이를 계산합니다. 이는 주로 상관 함수(correlation function)를 사용하여 두 이미지 간의 이동량을 찾는 방식으로 이루어집니다.
3. 위상 차이 분석: 위상 차이를 분석하여 현재 초점 상태를 평가합니다. 예를 들어, 위상 차이가 클수록 초점이 많이 어긋나 있는 상태를 나타냅니다.
4. 렌즈 이동 명령 생성: 위상 차이 정보를 바탕으로 렌즈를 어느 방향으로 얼마나 이동시킬지 결정합니다. 이를 위해 제어 알고리즘이 사용됩니다. 일반적으로 PID(비례-적분-미분) 제어 알고리즘이 적용됩니다.
5. 렌즈 위치 조정: LC898123AXD는 결정된 이동 명령에 따라 렌즈의 위치를 조정합니다. 이 과정에서 피드백 루프를 사용하여 정확한 위치 제어를 합니다.

설계 구조

PDAF를 지원하는 이미지 센서와 LC898123AXD의 설계 구조는 다음과 같습니다:

1. 위상 검출 픽셀 배열: 이미지 센서에는 일반 픽셀과 함께 위상 검출 픽셀이 배열되어 있습니다. 이 픽셀들은 주로 센서의 중앙 또는 일정 간격으로 배치됩니다.
2. 센서 인터페이스: LC898123AXD는 이미지 센서와 인터페이스하여 위상 검출 픽셀에서 데이터를 수집합니다. 이 인터페이스는 고속으로 데이터를 전송할 수 있어야 합니다.
3. 데이터 처리 유닛: 수집된 데이터를 실시간으로 처리하여 위상 차이를 계산하는 유닛이 포함됩니다. 이는 내장된 MCU 또는 DSP를 통해 이루어집니다.
4. 제어 알고리즘 실행: 위상 차이를 기반으로 렌즈 이동 명령을 생성하는 제어 알고리즘이 실행됩니다. 이 알고리즘은 정확한 렌즈 위치 제어를 위해 다양한 제어 기법을 사용합니다.
5. 모터 드라이버: 렌즈를 이동시키기 위한 모터 드라이버가 내장되어 있습니다. 이 드라이버는 VCM 또는 MEMS 액추에이터를 제어하여 렌즈를 정확한 위치로 이동시킵니다.

PDAF 기술은 위상 검출 픽셀을 사용하여 렌즈의 초점 상태를 실시간으로 평가하고, 이를 바탕으로 렌즈를 이동시켜 초점을 맞추는 방식으로 작동합니다. LC898123AXD는 이러한 과정을 고속으로 처리하여 정확하고 신속한 자동 초점 기능을 제공합니다. 이를 위해 데이터 수집, 위상 차이 계산, 제어 알고리즘 실행, 모터 제어 등의 단계가 유기적으로 결합된 설계 구조를 가지고 있습니다.

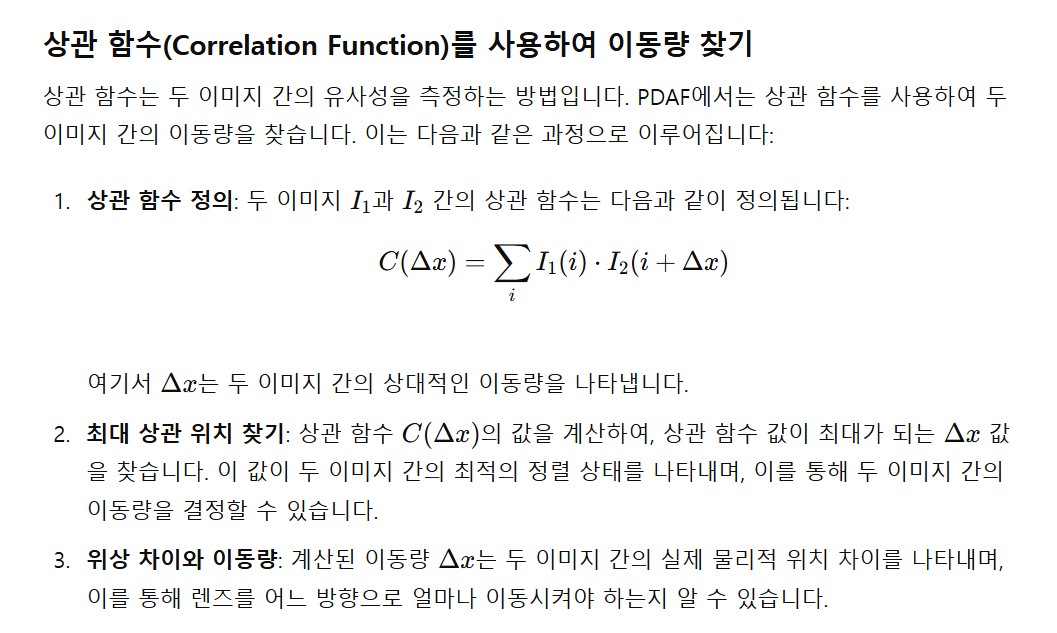

PDAF(위상 검출 자동 초점) 알고리즘에서 두 이미지 간의 위상 차이를 계산하고, 상관 함수(correlation function)를 사용하여 이동량을 찾는 방식은 다음과 같은 관련성을 가지며, 이러한 설계 구조와 원리가 사용되는 이유를 설명하면 다음과 같습니다:

두 이미지 간의 위상 차이 계산

두 이미지 간의 위상 차이를 계산하는 과정은 이미지 센서의 위상 검출 픽셀(Phase Detection Pixels)이 생성하는 두 이미지를 비교하여 이루어집니다. 위상 차이는 다음과 같은 방식으로 계산됩니다:

1. 이미지 획득: 이미지 센서의 위상 검출 픽셀은 렌즈를 통해 들어오는 빛을 두 개의 서로 다른 이미지로 분리합니다. 예를 들어, 하나는 왼쪽 이미지, 다른 하나는 오른쪽 이미지로 분리됩니다.
2. 초기 상태: 초점이 맞지 않은 상태에서는 이 두 이미지가 서로 어긋나 있습니다. 초점이 맞을수록 두 이미지가 정렬됩니다.
3. 위상 차이 계산: 두 이미지가 얼마나 어긋나 있는지를 계산합니다. 이는 두 이미지의 각 픽셀 값의 차이를 비교하여 계산할 수 있습니다. 이를 통해 현재 초점이 맞지 않는 정도를 수치적으로 표현할 수 있습니다.

관련성과 설계 구조의 이유

1. 정확한 초점 결정: 상관 함수는 두 이미지 간의 유사성을 최대화하는 방향으로 이동량을 결정하므로, 초점을 매우 정확하게 맞출 수 있습니다. 이는 매우 작은 차이도 감지할 수 있어 고해상도의 초점을 제공합니다.
2. 빠른 계산: 상관 함수는 수학적으로 효율적인 방법으로 두 이미지 간의 이동량을 계산할 수 있어, 실시간으로 빠르게 초점을 맞출 수 있습니다. 이는 PDAF의 장점 중 하나인 빠른 초점 맞추기를 가능하게 합니다.
3. 강인성: 상관 함수를 사용하는 방식은 노이즈에 강하고, 다양한 조명 조건에서도 안정적으로 작동할 수 있습니다. 이는 실제 촬영 환경에서 안정적인 초점 맞추기를 보장합니다.

결론

PDAF 알고리즘에서 두 이미지 간의 위상 차이를 상관 함수를 사용하여 계산하는 것은, 정확하고 빠른 초점 맞추기를 위한 핵심 원리입니다. 상관 함수는 두 이미지 간의 유사성을 측정하여 최적의 이동량을 결정하고, 이를 통해 렌즈를 적절하게 조정하여 초점을 맞춥니다. 이러한 설계 구조와 원리는 PDAF가 고속의 정확한 자동 초점 기능을 제공할 수 있게 합니다.
